 Применение
Применяется для монтажа к стенам и полам. Tип S8R разработан главным
образом для монтажа к бетонным стенам или каменных конструкциям
(кирпич, натуральный камень); Тип S10Н разработан главным образом
для материалов с низкой плотностью (щелевой кирпич, полнотелый кирпич,
полнотелые блоки из легкого бетона).
- Не требуется специального бура.
- Все крепления с предварительно вставленным шурупом.
- Форма пластиковой части облегчает установку.
- Разработан для сквозного монтажа профиля Pressix U.
Конфигурация
Предварительно собран. Шайба (D 20 мм) поставляется в комплекте.
Установка
Использовать приложенные монтажные инструкции:
- производить установку только при положительной температуре воздуха;
- бурить отверстие, соответствующее минимальной глубине установки,
перпендикулярно поверхности;
- забить анкер ручным молотком в отверстие;
- завернуть винт с помощью инструмента с наконечником Torx.

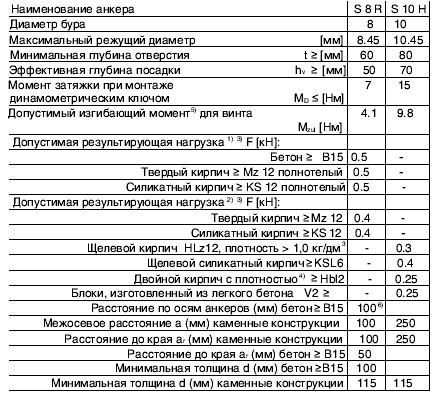

Технические данные
1) Применяется при вырыве, сжатии, изгибе и срезе под любым
углом.
2)Применяется при вырыве, сжатии, изгибе и срезе под
любым углом.
3)В случаях, когда Универсальный анкер устанавливается
в каменных конструкциях, его нельзя устанавливать в швы. Когда расстояние
до шва менее 30 мм или расположение шва нельзя определить - допустимая
нагрузка уменьшается на 1/2.
4 Применяется только для кирпича типов 1 K Hbl и 2 K
Hbl.
5) Tеоретически рассчитанная точка распора расположена
на расстоянии 10 мм от поверхности основания.
6) Рекомендуемое межосевое расстояние 50 мм; между двумя
группами требуется расстояние не менее 150 мм. Maтериал:
| Пластиковый дюбель: |
полиамид |
| Meталлическая часть: |
сталь гальванизированная |
Международные сертификаты
Сертификат DlBt: Z-21.2-9
По данному сертификату Универсальный анкер можно использовать для
крепления строительных материалов и изделий к наружним и внутренним
конструкциям зданий, в том числе монтажа систем наружних вентилируемых
фасадов.
| Наименование |
Длина дюбеля
[мм] |
Металлич.
шуруп |
Толщина
закрепл.
элем. [мм] |
Винтовой
инструмент
[Torx] |
Упаковка/
[шт.]
|
Артикул N№ |
| S 10 H 80 RT |
80 |
7 x 85 |
10 |
T 40 |
50 |
156967 |
